Köhler-justering

En annen viktig prosedyre som bør inkluderes i ditt vanlige vedlikehold, er å kontrollere Köhler -belysningen. Köhler -belysning er en optisk justeringsmetode som hjelper deg med å produsere et jevnt belyst synsfelt med utmerket kontrast og høye prøvedetaljer, slik at du kan utnytte mikroskopets fulle potensial.

Stian Elvenes‘s Portrait

Stian Elvenes

Servicetekniker

+47 48845890
stian.elvenes@holgerhartmann.no

Ønsker du mer informasjon eller en gratis online demo?

Nei, ta meg til nedlastning av dokument

Takk for interessen. Vi tar kontakt med deg innen kort tid

1. Slå på mikroskopets belysning og sett mikroskopet til lysfelt-innstillinger (ingen bruk av kontrastmetoder).

2. Fjern unødvendige kontrastenheter, for eksempel DIC -slidere, polarisatorer eller andre optiske elementer.

3. Bytt til 10X objektivet (hvis tilgjengelig), plasser prøven på mikroskopet, og finn fokus.

4. Hvis tilgjengelig, flytt kondensoren nærmere prøven, til du er ca ved kondensorens arbeidsavstand

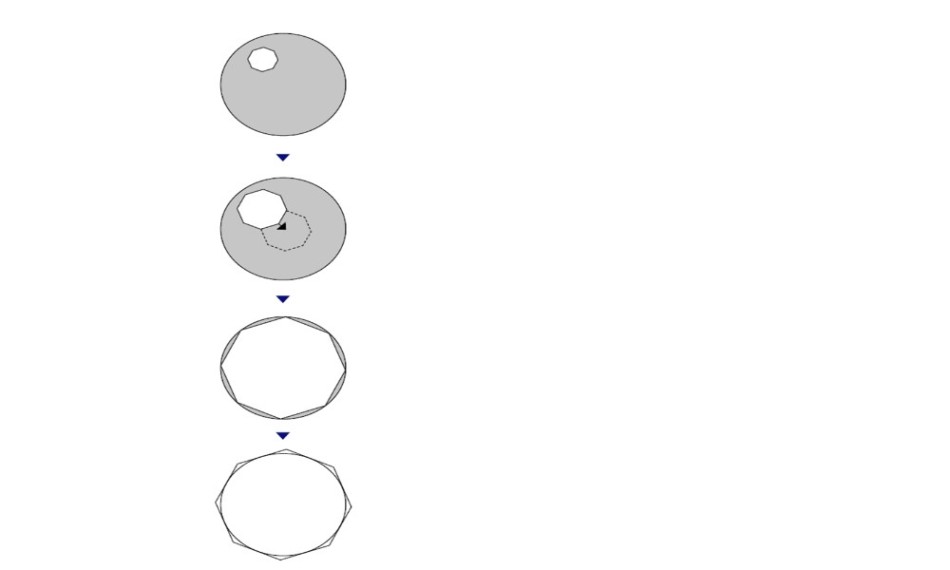

5. Lukk feltblenderen, mens du ser det fokuserte mikroskopbildet, til kantene blir synlige og finjuster kondensaorens høydejusteringsknapp for å fokusere feltblenderbildet slik at kantene er skarpest mulig.

6. Sentrer feltblenderbildet ved hjelp av kondensorens sentreringsskruer.

7. Åpne feltblenderen langsomt og observer kantene på feltblenderbildet mens den nærmer seg grensen til synsfeltet, og stopp når ringen er utenfor synsfeltet.

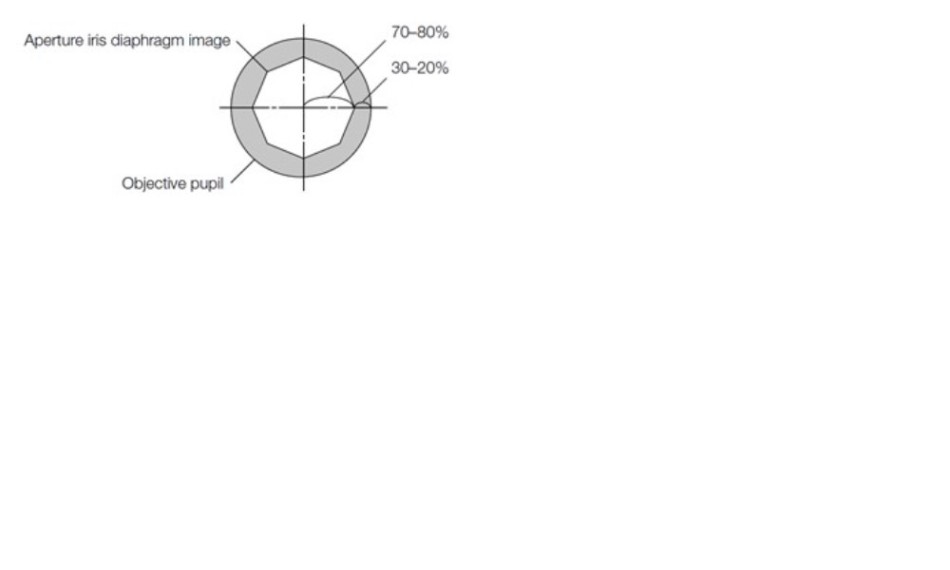

8. Når du ser på objektivets bakre fokalplan (observasjon uten okular), åpner du blenderåpningen til en betydelig kontrastendring er merkbar i bildet (NA for kondensor = 0,7 til 0,8 ganger NA for objektivet). Når 70–80% av bildet er lyst (se bildet under), sett inn okularet igjen.

9. Gjenta trinn 6 og 7 i denne prosedyren hver gang du bytter til et annet objektiv.



Tips: Når du bruker U-SC eller UCD8 (A) kondensorer i kombinasjon med objektivlinser som forstørrer mindre enn 10X, sving ut topplinsen på kondensoren, åpne aperturblenderen og bruk feltblenderen som aperturblender.
